Schulterstützen
Besprochen werden die zwei Standardvarianten der Schulterstützen:
Die einschiebbare Schulterstütze A3
Die feste Schulterstütze A2

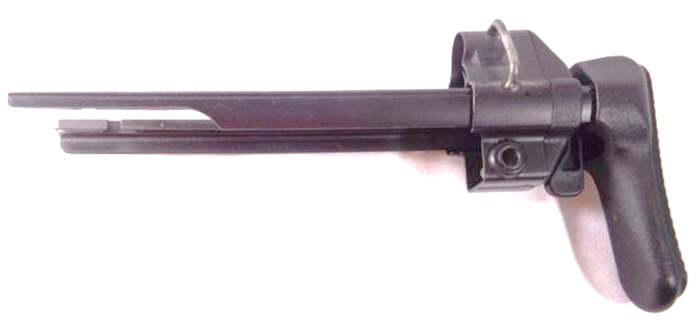

Einschiebbare Schulterstütze A3
Bei der einschiebbaren Schulterstütze der MP5 unterscheide ich zwischen 4 Ausführungen bzw. Entwicklungstypen, welche im Nachfolgenden genauer Beschrieben werden. Wobei sich dieses Kapitel auf die äusserlich erkennbaren Unterschiede beschränkt.
Mit dem Wissen der konstruktiven Unterschiede lassen sich, sofern die auf den Kunststoffteilen angegebenen Date Codes nicht bekannt sind, die Ausführungen dem Produktionszeitraum zuordnen.

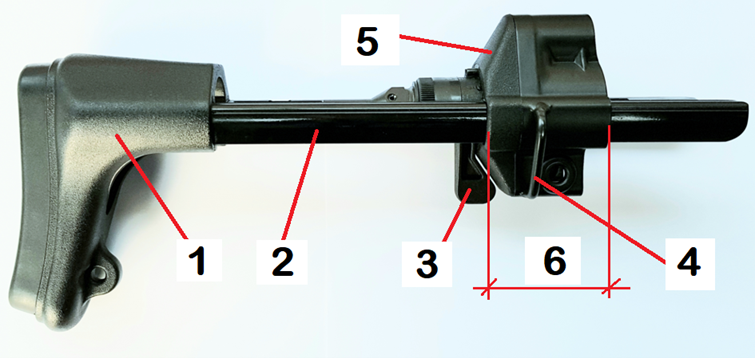

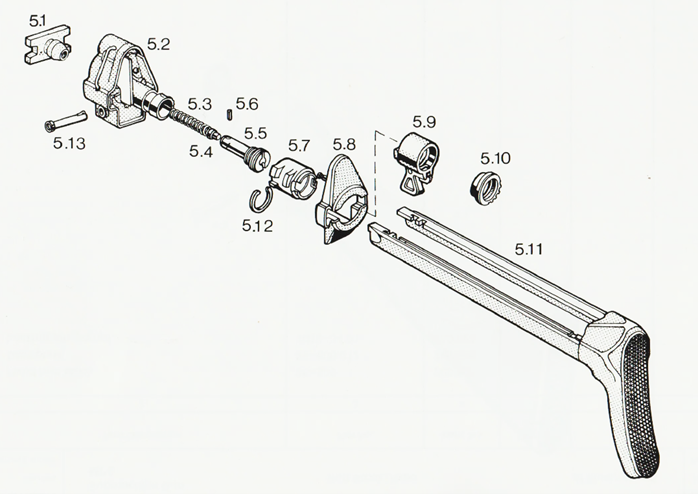

Oben: Einteilung der Bauteile

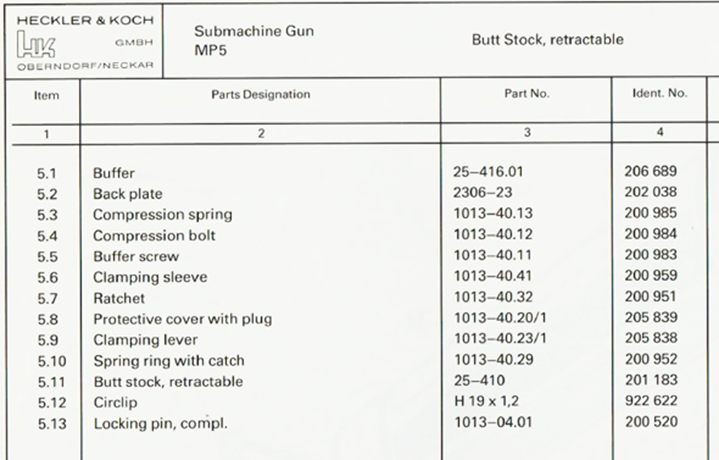

Position 1: Bodenstück komplett
Position 2: Abschlusskappe bzw. nach HK Terminologie "Schutzkappe"
Position 3: Verriegelungsflügel
Position 4: Laufschiene
Position 5: Schulterauflage
Position 6: Riemenbügel

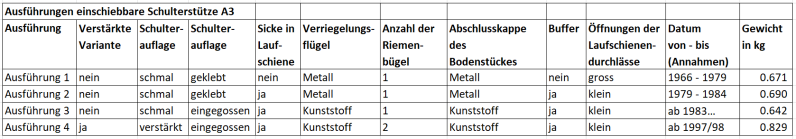

Zuordnungsmerkmale
Die Jahresangaben der Ausführungen sind Annahmen aufgrund von Beobachtungen und werden laufend präzisiert.
Meinen Feststellungen zufolge, kann jeweils ein genauer Zeitpunkt von Ausführungsänderungen nicht bestimmt werden, da HK bei der Einführung von Neuteilen die bestehenden "alten" Konstruktionsteile parallel über einen gewissen Zeitraum weiter verbaute. Möglicherweise wurden alte und bewährte Konstruktionsteile erst dann definitiv durch Neuteile abgelöst, wenn sich diese über eine gewisse Zeitspanne bei den Anwendern bewährt haben. Oder es wurden Lagerbestände abgebaut. Somit fand also ein fliessender Übergang von "Alt" zu "Neu" statt.
Ausführung 1, ca. 1966 - 1979, allererste Ausführung der einschiebbaren Schulterstütze
- Keine Sicke an der Oberkannte der Laufschienen (weitere Ausführungen zu dieser "Sicke" siehe weiter unten.)
- Frühe einschiebbare Schulterstützen haben keinen Puffer
- Ausschnitte für Laufschienen auf Abschlusskappe gross
- Verriegelungsflügel aus Metall
- Abschlusskappe (bzw. Schutzkappe) des Bodenstückes aus Metall

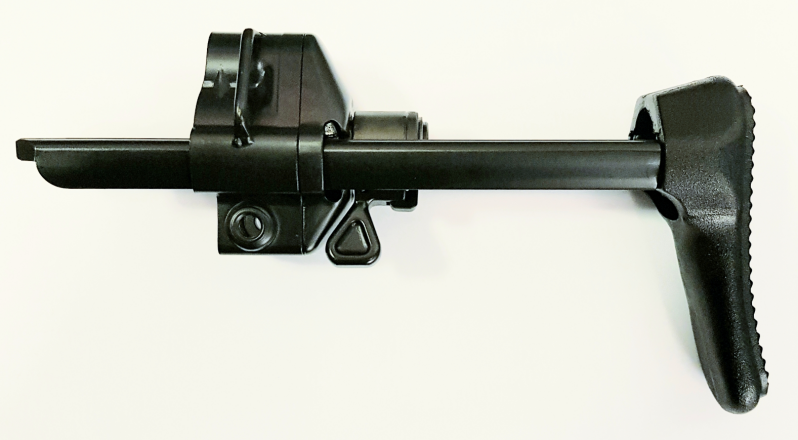

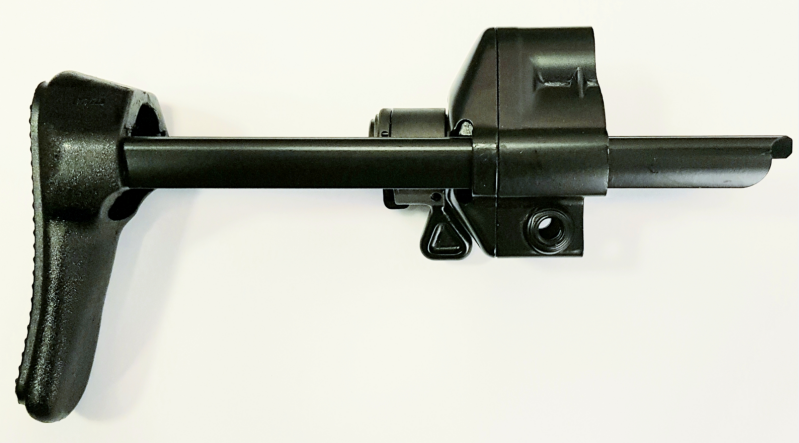

Die abgebildete Schulterstütze hat Date Code 8/2/78. Man beachte grundsätzlich, wie sauber und sorgfältig die Teile gearbeitet sind.
"German Engineering" eben.
Frühe Schiebeschäfte haben keine Sicke in den Laufschienen, Waffe ist Datum 6/71.
Schiebeschäfte dieser Produktionsspanne haben keinen Puffer.
Öffnung der Durchlässe für die Laufschienen gross.

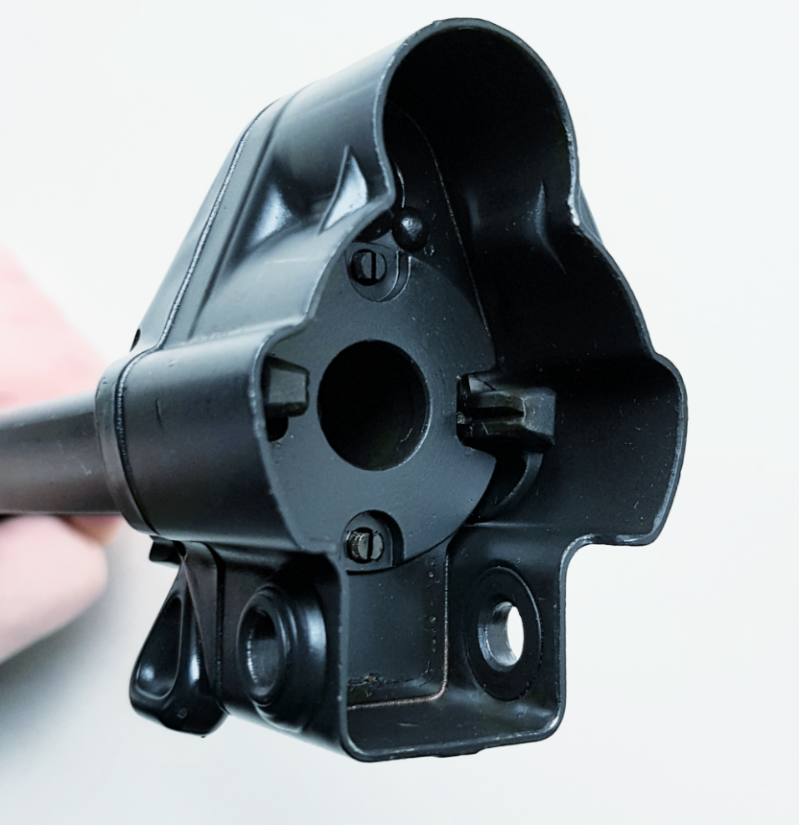

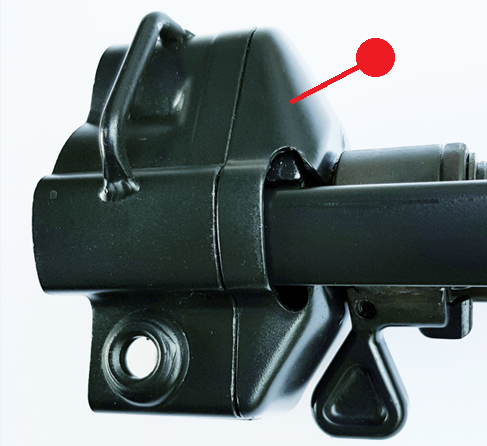

Abschlusskappe des Bodenstückes aus Metall.
Verriegelungsflügel aus Metall.
Konstruktionszeichnung Schiebeschaft Metallgerüst. Zeichnung von 1979. Deutlich zu erkennen: Die Laufschienen haben noch keine Sicke.
Gewicht einschiebbare Schulterstütze Ausführung 1: 0.671kg
Ausführung 2, ca. 1979 - 1983 (mit Sicke)
- Neu: Sicke an der Oberkannte der Laufschienen
- Neu: Mit Puffer
- Neu: Ausschnitte auf Abschlusskappe der Form der Laufschienen angepasst
- Verriegelungsflügel aus Metall (wie vorher)
- Abschlusskappe des Bodenstückes aus Metall (wie vorher)
Der abgebildete Schiebeschaft hat Date Code IC 1982

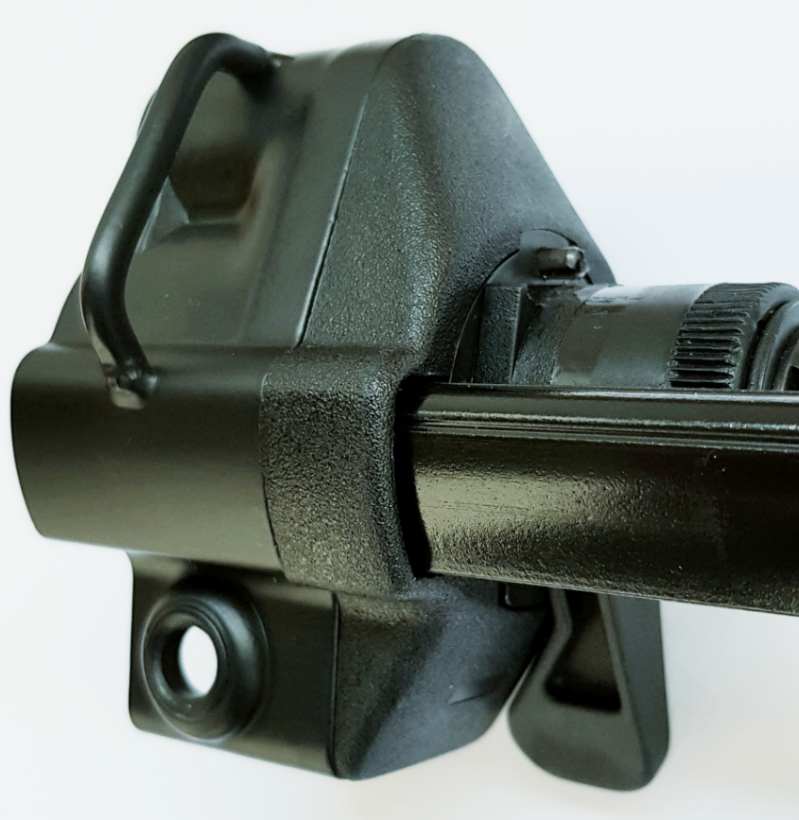

Neu jetzt mit Sicke. (Weitere Ausführungen zu dieser "Sicke" siehe weiter unten.)
Neu jetzt mit Puffer.
Neu: Öffnungen der Durchlässe für die Laufschienen jetzt der Form angepasst.
Abschlusskappe des Bodenstückes nach wie vor aus Metall.
Verriegelungsflügel nach wie vor aus Metall.
Was hat es mit dieser "Sicke" auf sich?
Diese Sicke hat keine technische Funktion, sondern ist eine Kennzeichnung, um welche Ausführung der Schaftgabel es sich handelt, bzw. welche Schaftgabel mit welchem Bodenstück kompatibel ist. Wenn man die Ausfräsungen für die Rastpositionen an der Laufschiene ohne Sicke (unten Bild 1) mit den Ausfräsungen an der Laufschiene mit Sicke (unten Bild 2) vergleicht, stellt man deutlich den Unterschied fest. Fazit: Um den Unterschied der beiden Ausführungen auf einfachste Weise kenntlich zu machen, gibt es eben Schaftgabeln bzw. Laufschienen mit und ohne Sicke.
Weiter stellt man fest, dass die Ausfräsungen für die Rastpositionen in Bild 2 mit den Ausfräsungen in Bild 3 identisch sind. Das heisst, dass die Schaftgabel der Ausführungen 2, 3 und 4 bezüglich des Bodenstückes untereinander kompatibel sind.
Bild 1: Ausfräsungen für Rastposition Schiebeschaft Ausführung 1 (ohne Sicke)
Bild 2: Ausfräsungen für Rastposition Schiebeschaft Ausführung 2 und 3 (mit Sicke)
Bild 3: Ausfräsungen für Rastposition Schiebeschaft Ausführung 4, verstärkte Variante (mit Sicke)
Gewicht einschiebbare Schulterstütze Ausführung 2: 0.690kg
Ausführung 3, ab ca. 1983-.....
- Neu: Abschlusskappe des Bodenstückes aus Kunststoff
- Neu: Verriegelungsflügel aus Kunststoff
- Neu: Schulteranschlag jetzt eingegossen (nicht mehr mit 2 Schalenhälften geklebt)
- Neu: Die Laufschienen sind Schwarz-Glanz beschichtet bzw. lackiert.

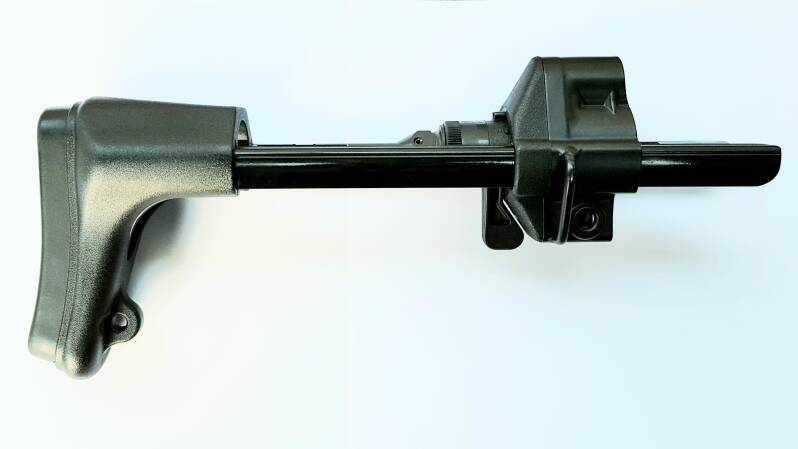

Der abgebildete Schiebeschaft ist aus neuester Fertigung. Das bedeutet, dass HK nach wie vor den Schiebeschaft in dieser Form herstellt.
Dieser Schiebeschaft trägt nirgends einen Date Code.
Schulteranschlag jetzt eingegossen und nicht mehr mit 2 Schalenhälften geklebt.
Alte Fertigungsmethode, "geklebt" (abgebildete Schulterstütze ist von 1978). In 2 Schalenhälften (Schulterauflage) wird die fertige Metallkonstruktion der Schulterstütze eingelegt und die Kunststoffhälften werden unter Druck verklebt.
Ausschnitt aus einer Konstruktionszeichnung der geklebten Ausführung. Die zwei Schalenhälften werden gemäss Angabe auf der Zeichnung mit Ameisensäure geklebt.
Neue Fertigungsmethode (Schulterstütze ist von 1983). Die Metallkonstruktion des Schiebeschafts ist direkt in den Kunststoff (Schulterauflage) eingegossen/umgossen.
Neu: Abschlusskappe des Bodenstückes aus Polymer anstelle von Metall.
Abschlusskappe jetzt mit Feld für Date Code. Wobei HK ab Zeitraum 2003…2006 auf die Angabe eines Date Codes auf Kunststoffteilen verzichtet.
Neu: Verriegelungsflügel ab jetzt aus Polymer.
Gewicht einschiebbare Schulterstütze Ausführung 3: 0.642kg

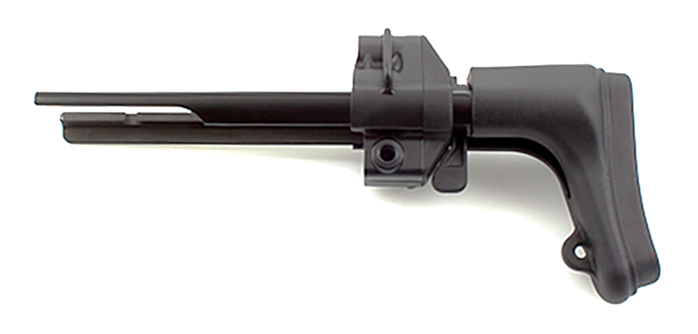

Ausführung 4, ab ca. 1988
"Verstärkte Schulterstütze", heute auch bekannt als "F-Stock"
- Neu: Verstärkte Form der Schulterauflage sowie Ergänzung mit einem Pufferpolster (ähnlich der UMP). Das Pufferpolster dient nicht nur zur Verringerung des gefühlten Rückstosses, sondern auch der Vermeidung von Bruchgefahr bei Schlägen oder Stössen (siehe erstes Bild).
- Aufgrund der verlängerten Konstruktion verbleiben die Laufschienen bei ausgezogenem Zustand ein paar Zentimeter mehr in den Führungskanälen des Gehäuses, was der ganzen Konstruktion perfekte Stabilität gibt, was bei der "alten" Version nicht der Fall war (siehe zweites Bild). Die "alte" Version neigte dazu, in der ausgezogenen Position an den Führungsstellen auszuschlagen, was zu Wippbewegungen in der hinteren Rastposition führte.
- Neu: Zusätzliche Schlingenöse unten an der Schulterauflage.
- Neu: Zusätzlicher Riemenbügel rechts am Bodenstück.
- Die Laufschienen sind nach wie vor in Schwarz-Glanz beschichtet bzw. lackiert.
Die verstärkte Schulterstütze findet man (erstmalig?) im "roten" und damit in englischer Sprache gehaltenen MP5 Bedienungshandbuch, Ausgabe 1988:
Diese als Option angebotene Schulterstütze wurde (in leicht abgeänderter Form) zum Beispiel bei der im Zeitraum 1998 entwickelte MP5 F prominent verwendet. Siehe hierzu auch das Kapitel MP5 F, Frankreich Gendarmerie
Die Schulterstütze nach ursprünglicher Bauart befand sich weiterhin im Angebot und wurde nach wie vor weitreichend an der MP5 verwendet.
Die unten abgebildete Schulterstütze ist aus neuester Fertigung. Natürlich hat sie keinen Date Code, denn ab 2003....2006 verzichtete HK auf die Angabe des Produktionsjahres auf Kunststoffteilen (wie oben bereits erwähnt).
Bild Links: Alte Version. Bild rechts: Neue Version.
Man sieht deutlich, dass die Laufschiene der neuen Version bei ausgezogenem Zustand ein paar Zentimeter mehr im Kanal des Gehäuses geführt wird.
Riemenbügel links am Bodenstück in gewohnter Form.
Neu: Riemenbügel rechts am Bodenstück.
Neu: Schlingenöse am Schulteranschlag der MP5 Schulterstütze. Die Schulterauflage mit Schlingenöse gab es schon früher an der HK33/HK53.
Verlängerte Spannfedereinheit aufgrund der verlängerten Schaftkonstruktion. Diese Spannfedereinheit findet sich in jedem MP5 Schubschaft. Sie dient dazu, den Schaft bei auf Anschlag eingeschobener und verriegelter Position unter Federdruck zu halten.
Gewicht einschiebbare Schulterstütze Ausführung 4: 0.829kg
Längenvergleich mit den verschiedenen Varianten der Schulterstützen
Waffenlänge ab Laufende:
Verstärkte Schulterstütze ausgezogen: 690mm
"Normale" Schulterstütze ausgezogen: 660mm
Festschaft: 680mm
Waffenlänge ab Laufende:
Verstärkte Schulterstütze eingeschoben: 555mm
"Normale" Schulterstütze eingeschoben: 490mm
Ein Vorteil der verstärkten Schulterstütze in eingeschobenen Zustand: Die Schützenhand hat mehr Bewegungsfreiheit. Die Waffe kann auch bei eingeschobener Schulterstütze komfortabel gehalten werden.
Varianten der verstärkten Schulterstütze
Variante mit verschiedenen Rastpositionen
Die verstärkte Schulterstütze ist optional verfügbar mit 2, 3 oder 4 Rastpositionen, wobei zu bemerken ist, dass die Schulterstütze "komplett eingeschoben" nicht als Rastposition gezählt wird. Also die Standardversion mit "eingeschoben" und "volle Länge ausgezogen" gilt als 1 Rastposition.
Vorteil: Die Schulterstütze kann in der Länge den individuellen Bedürfnissen angepasst werden (Körpermasse, Körperpanzer, etc.).
Nachteil: Handling in Stresssituationen nicht optimal.
Die unten abgebildete Schulterstütze hat 3 Rastpositionen (plus eben die ganz eingeschobene Position).
Variante für die MP5 F der französischen Gendarmerie (von H&K entwickelt 1998)
Die Variante für die MP5 F der französischen Gendarmerie hat folgende Abweichungen zu der heute als Standard geltenden verstärkten Schulterstütze:
A) keine Riemenbügel links und rechts.
B) kein Gummipolster auf der Schulterauflage.
Weitere Informationen zur MP5 F siehe auch MP5 F, Frankreich Gendarmerie
Variante für die niederländische Marechaussee (und eventuell auch weitere Nutzer)
Die MP5 der niederländischen Marechaussee (Gendarmerie) wurde mit einer Schulterstütze in verstärkter Variante ausgestattet, welche zwar über das Gummipolster an der Schulterauflage verfügt, aber keine Riemenbügel links und rechts aufweist.
Feste Schulterstütze A2
Bei der festen Schulterstütze der MP5 unterscheide ich zwischen 2 Ausführungen:

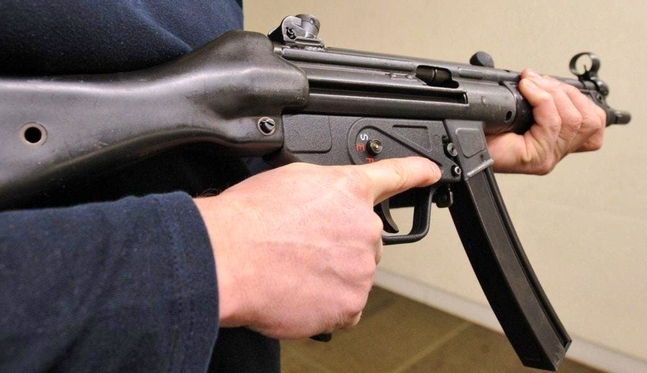

1. Feste Schulterstütze mit der konkaven Schulterauflage, hergestellt bis 1973. Die konkave Form wurde vom HK G3 übernommen und sei besser beim Verschiessen von Gewehrgranaten. Der Schaft der HK 33/93/53 hat übrigens die gleiche Form. Nur hat der Schaft für die HK33/93/53 eine interne Pufferplatte aus Gummi. Der MP5 Festschaft hatte bei keiner Ausführung eine Pufferplatte.
2. Feste Schulterstütze mit gerader Schulterauflage, hergestellt ab 1973.
Feste Schulterstütze Ausführung 1

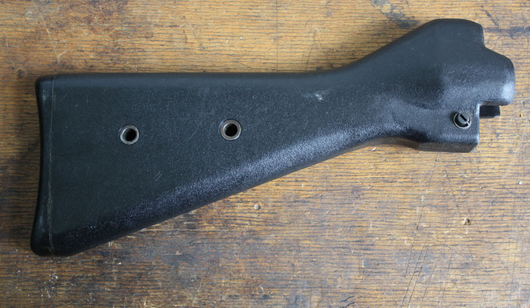

Ausführung 1: Feste Schulterstütze linke Seite, kein Date Code

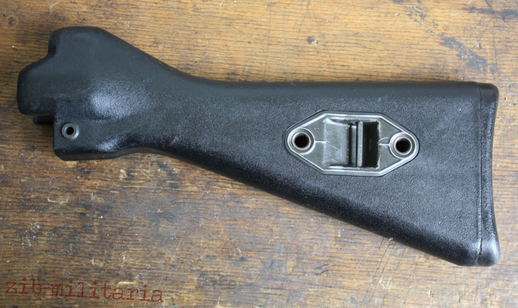

Ausführung 1: Feste Schulterstütze rechte Seite, kein Date Code

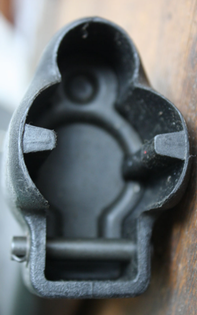

Ausführung 1: Schulterauflage und metallene Bodenplatte der festen Schulterstütze. Die feste Schulterstütze war bei der MP5 nie mit Puffer ausgerüstet.
Unterschiede zu Variante 2: 1. Die konkav geformte Schulterauflage und 2. Das Loch für den Haltebolzen trägt eine Metallhülse.
Bemerkung zur abgebildeten Schulterstütze: Die Oberfläche ist interessanterweise unstrukturiert. Im Allgemeinen weisen die festen Schulterstützen auch in der ersten Variante eine Oberflächenstruktur bzw. Narbung auf. Auch trägt diese spezifische Schulterstütze keinen Date Code. Ob es sich hierbei um eine Schulterstütze der frühesten Fertigung/Nullserie oder um eine Schulterstütze einer MP5-ähnlichn Waffe von Heckler&Koch handelt, muss ich noch ermitteln.
Feste Schulterstütze Ausführung 2
Ausführung 2: Feste Schulterstütze linke Seite (Date Code ist JA = 90 = 1990)
Ausführung 2: Feste Schulterstütze rechte Seite (Date Code ist JA = 90 = 1990)
Ausführung 2: Schulterauflage und metallene Bodenplatte der festen Schulterstütze. Die feste Schulterstütze war bei der MP5 nie mit Puffer ausgerüstet.
Date Code JA=90=1990
Bedeutung der Zahl 3: Die Zahl "3" bezieht sich Entweder auf den Produktionsmonat oder auf das Formnest des Kunststoff-Spritzwerkzeuges. Ich tendiere eher auf die Form im Spritzwerkzeug. Dies muss aber noch ermittelt werden.
Schnittmodell der festen Schulterstütze A2
Date Code der Schulterstütze im Schnittmodell ist "IG" = 86 = 1986. Immer wieder erwähnenswert ist die saubere und präzise Verarbeitung.
*****
